“캘리퍼스 눈금, 매번 헷갈리셨죠?”
버니어 캘리퍼스는 가장 흔한 측정기지만, 눈금 읽기를 한 번만 잘못해도 불량 판정·재작업·납기 지연으로 이어질 수 있습니다.
특히 초보자일수록 ‘값을 읽는 순서’와 ‘실수 포인트’를 모른 채 습관적으로 재다가 같은 오류를 반복합니다. 이 글에서는 눈금 읽는 기본 순서와 초보자 실수 5가지를 한 번에 정리해 드립니다.
눈금 오독으로 생기는 손실, 생각보다 큽니다.
오늘부터 바로 ‘실수 5가지’만 점검해보세요

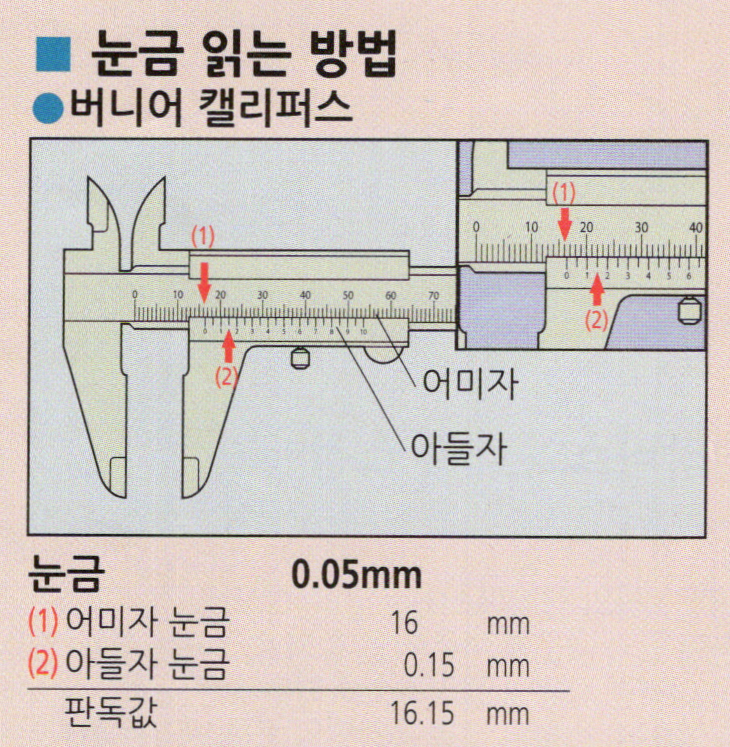

1) 눈금 읽는 기본 순서｜‘본눈금 → 버니어 일치선’만 지키면 끝

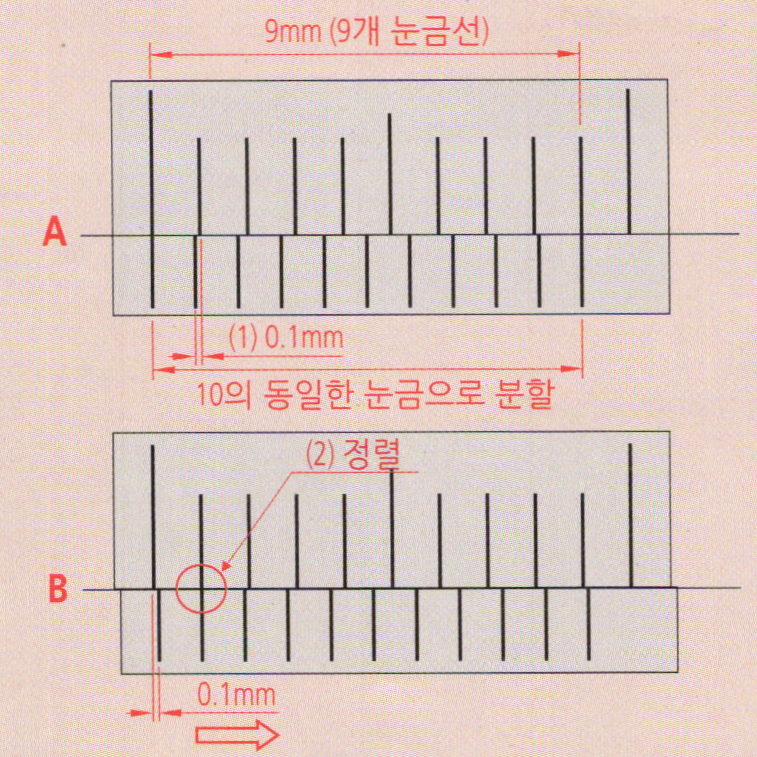

버니어 캘리퍼스 눈금은 복잡해 보이지만, 원리는 단순합니다. 먼저 본눈금(메인 스케일)에서 ‘0선이 지나간 마지막 mm’를 잡고, 그 다음 버니어 눈금에서 정확히 일치하는 선을 찾아 더하면 됩니다.

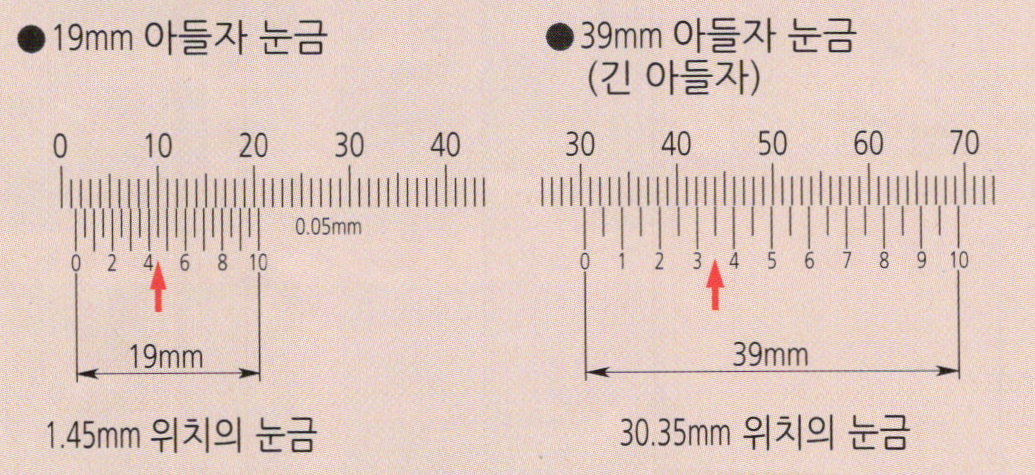

예를 들어 0선이 12mm를 지나 13mm 전이면 본눈금은 12mm입니다. 다음으로 버니어 눈금에서 본눈금의 선과 딱 맞아떨어지는 한 줄을 찾습니다. 그 일치선이 가리키는 값을 분해능(0.02mm 또는 0.05mm 등)에 따라 곱해 더하면 최종값이 됩니다.
초보자가 가장 자주 흔들리는 지점은 ‘어느 선이 일치했는지’를 대충 눈대중으로 고르는 순간입니다. 눈금은 가장 또렷하게 겹쳐 보이는 1개 선만 선택해야 합니다. 여러 개가 비슷해 보이면, 캘리퍼스를 조금 안정적으로 잡고 다시 정렬한 뒤 재확인하는 쪽이 안전합니다.
오늘은 먼저 본눈금 확인 → 일치선 확인 이 순서를 입으로 말하면서 읽어보세요. 이 습관 하나가 오독을 크게 줄입니다.
2) 초보자 실수 5 가지
실수 1) 영점(0점) 미확인 - 영점(0점) 확인을 안 하고 측정한다
- 버니어 캘리퍼스는 사용 중 충격, 이물, 마모로 인해 0점이 미세하게 틀어질 수 있습니다.
- 측정 전에 죠를 가볍게 닫았을 때 0과 0이 정확히 맞는지부터 확인해야 합니다.
- 0점이 어긋나 있으면 그 오차가 모든 측정값에 ‘그대로’ 붙습니다.
실수 2) 시차오차(눈 각도) - 시차오차(Parallax)로 눈금을 비스듬히 읽는다
- 눈금은 반드시 정면(수직)에서 읽어야 합니다. 눈이 왼쪽/오른쪽으로 치우치면 일치선이 달라 보이고, 같은 물체를 재도 값이 바뀝니다. 특히 조명 아래에서 반사가 생기면 오독이 더 쉬워집니다.
- 해결법은 간단합니다. 눈금이 ‘두 개로 겹쳐 보이거나’ 선이 번져 보이면, 얼굴 각도를 조정해 선이 가장 선명해지는 지점에서 읽으세요. 측정값이 자주 흔들린다면, 대부분은 시차오차가 원인인 경우가 많습니다.
- 측정 전 3초만 투자해 0점과 눈 각도를 맞춰보세요. 불량 판정의 절반은 여기서 줄어듭니다.
실수 3) 일치선 착각 - ‘거의 맞는 선’을 일치선으로 착각한다
- 버니어 눈금은 ‘가장 정확히 겹치는 단 하나의 선’을 찾는 게임입니다. 그런데 초보자는 선이 여러 개 비슷해 보이면 가장 가까운 선을 고르기 쉽습니다. 이렇게 되면 0.02mm 단위에서도 오차가 누적됩니다.
- 가장 좋은 방법은 일치선 후보를 2개로 좁힌 뒤, 캘리퍼스를 아주 살짝 안정화(흔들림 제거)하고 다시 확인하는 것입니다.
- 일치선이 애매하다면 측정 압력이나 기울기가 불안정한 상태일 수 있으니, 측정 자세부터 바로잡는 게 먼저입니다.
실수 4) 단위/분해능 혼동 - mm/inch, 분해능(0.05/0.02) 혼동
- 아날로그 캘리퍼스는 모델에 따라 분해능이 다릅니다. 0.05mm형을 0.02mm 방식으로 계산하거나, 디지털에서 inch 단위로 바뀐 줄 모르고 기록하면 치명적입니다. 특히 현장 기록지에 단위를 누락하면, 나중에 트레이스가 불가능해져 품질 이슈가 커집니다.
- 측정 전에는 분해능 표기(예: 0.05mm)를 한 번 확인하고, 결과 기록 시에는 단위(mm)를 습관적으로 함께 적어두세요. 이 작은 습관이 재검증 시간을 크게 줄입니다.
오늘부터는 측정값을 적을 때 ‘mm’를 반드시 붙여 기록해보세요. 기록 실수는 나중에 더 큰 비용이 됩니다.
실수 5) 기울기(평행 불량) + 과도한 압력 + 이물(버/먼지) -기울기·과압·이물로 재현성이 무너진다
- 눈금을 아무리 정확히 읽어도, 측정 자세가 흔들리면 결과는 틀어집니다. 외측 측정에서 죠가 측정면에 평행하지 않거나, 내측 측정에서 R(모서리 곡률)에 걸리면 값이 커지거나 작아집니다.
- 강하게 조이면 소재가 미세 변형되거나 죠가 휘어 재현성이 떨어질 수 있습니다.
- 또 하나의 복병은 이물입니다. 측정면의 먼지, 절삭유, 미세 버는 캘리퍼스가 떠오르게 만들어 값을 바꿉니다. 측정 전 죵(죠)와 기준면을 닦는 습관만으로도 오차가 눈에 띄게 줄어듭니다.
아래 표처럼 ‘읽기 실수’와 ‘자세 실수’를 분리해 체크하면, 어떤 원인 때문에 값이 흔들리는지 빠르게 찾을 수 있습니다.
| 구분 | 실수 | 바로잡는 방법 |
|---|---|---|
| 읽기 | 영점 미확인 | 측정 전 죠 닫고 0 일치 확인 |
| 읽기 | 시차오차 | 눈금을 정면에서 보고 선이 가장 선명한 각도 유지 |
| 읽기 | 일치선 착각 | 가장 또렷하게 겹치는 1개 선만 선택, 애매하면 재정렬 후 재확인 |
| 기록 | 단위/분해능 혼동 | 분해능 표기 확인, 기록 시 mm 단위 함께 기재 |
| 자세 | 기울기·과압·이물 | 평행 유지, 과압 금지, 측정면 청소/버 제거 후 측정 |
이제 같은 물체를 3번만 재보세요. 값이 안정되면 ‘읽기 + 자세’가 잡힌 것입니다.
눈금은 ‘순서’로 읽고, 오차는 ‘습관’으로 줄인다
버니어 캘리퍼스는 고가 장비가 아니어도 충분히 정확한 측정이 가능합니다. 다만 초보자 실수 5가지(영점, 시차오차, 일치선 착각, 단위/분해능 혼동, 기울기·과압·이물)를 알고 습관을 바꾸지 않으면 값은 계속 흔들립니다.
오늘부터는 0점 확인 → 정면 판독 → 일치선 1개 선택 → 단위 기록 → 평행/청소 유지 이 다섯 줄을 기준서처럼 적용해보세요. 작은 표준화가 불량과 재작업을 빠르게 줄입니다.
※ 자주 묻는 질문 (FAQ)
Q. 버니어 눈금이 너무 헷갈리면 디지털 캘리퍼스로 바꾸는 게 답인가요?
A. 디지털은 읽기 편하지만, 영점/자세/압력/이물 문제는 그대로 남습니다. 먼저 5가지 실수를 잡으면 어떤 타입이든 정확도가 올라갑니다.
Q. 측정값이 자꾸 달라질 때 가장 먼저 의심해야 할 것은 무엇인가요?
A. 0점 불일치와 시차오차가 1순위입니다. 그 다음은 죠 평행(기울기)과 과압 여부, 측정면 이물을 확인하세요.
Q. 일치선이 두 개가 비슷하게 맞아 보이면 어떻게 해야 하나요?
A. 측정 자세가 흔들리는 경우가 많습니다. 캘리퍼스를 재정렬하고 흔들림을 제거한 뒤, 가장 또렷하게 겹치는 1개 선만 선택하세요.
